挤丝机的规格型号

1、挤牙机分类

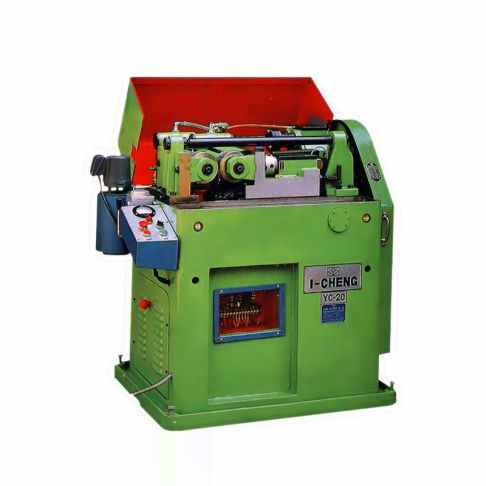

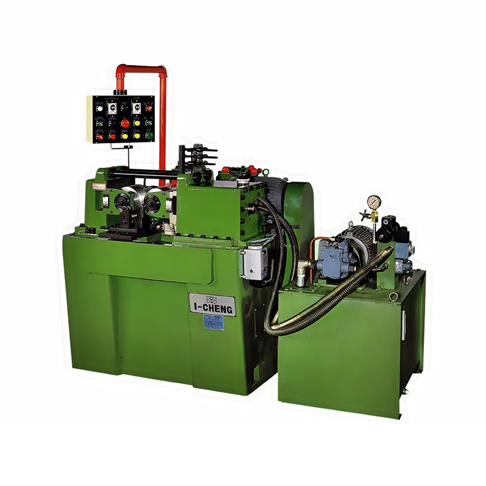

滚牙机分为：两轴偏心式，两轴滚通式，两轴液压式，两轴液压滚通式，三轴凸轮式，三轴液压式，三轴液压滚通式多款机型。加工螺纹时滚模分别安装在两轴跟三轴机的转动轴上，挤压螺纹成型，滚制不同螺纹更换不同规格的滚模。可加工三角螺纹，梯型纹，直纹，网纹，斜纹等 。

2、挤丝机优点

使产品尺寸稳定，精度高，针对止付，精密螺丝批量生产，有固定式跟滚通式。固定式在尺寸允许的情况下可配振动盘，完全实现全自动化，滚通式适合加工长度大的工件，三轴机主要针对空心管螺纹的加工,专为管类零件设计，以等三角支撑，确定工件真圆度，高精度，同心度与垂直度。是紧固件行业的必备之选。两轴机的调试：两轮需同步调整两轮之间不同规格外径配置相应中心板，加工螺纹时工件放在中心板上，工件的中心高与滚模的中心高一致。三轴机的调试：三个滚模调节等腰三角形，根据管的大小调节其间隙，牙距调整安装滚模时有字节的一端在外，按A,B,C顺时针方向安装，拿一根圆管插入三个轮之间，转动半圈，拿出圆管检查三个轮的压线是否头尾相接，如有差距检查时哪一个轮调整哪一个轮，三个轮调试其中两个轮另一个轮不做调试，牙身调整需根据管的管径分多次挤压，调成理想深度。切记勿一次试压，这样会损坏机件。

3.加工原理

在滚丝机上冷轧加工小模数渐开线花键的原理。L、R是参数相同的一对渐开线滚轧轮，分别安装在滚丝机的两根主轴上，并可在传动机构的驱动下同向同步旋转。R轮可由油缸驱动进行径向进给运动，L轮可通过调整机构的调整与R轮在工件P表面的压痕重合。工件P以两中心孔定位夹紧，调整夹具可使工件轴向移动，在受力时可绕夹具上过O点与机床主轴平行的轴线摆动一个Φ角，以保证工件在冷轧过程中始终保持与两滚轧轮处于自由对滚状态，同时便于装夹工件。

挤丝轮的结构尺寸、形位公差及技术要求参照滚丝轮及圆柱测量齿轮制订，滚轧轮的公法线长度或跨棒距M按齿轮工中花键资料计算，所需材料可选用Cr12MoV（硬度59～62HRC）。

滚丝加工是一种多功能冷挤压成形机床，滚丝机能在其滚压力范围内在冷态下对工件进行螺纹、直纹、斜纹滚压等处理；是一种先进的无切削加工，能有效地提高工件的内在和表面质量，加工时产生的径向压应力，能显著提高工件的疲劳强度和扭转强度，是一种高效、节能、低耗的理想工艺。
