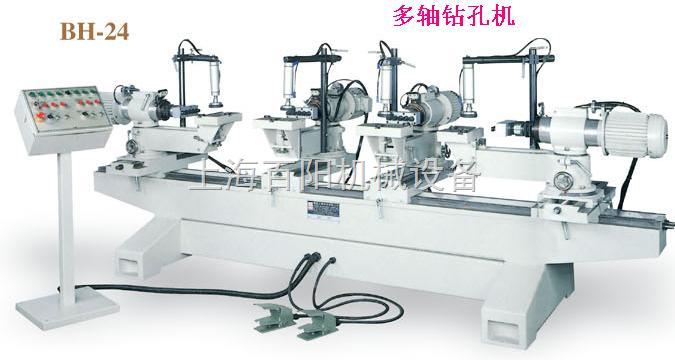

多头钻孔机的一些信息参数

2014-12-27 15:48:13

次

多头钻孔机参数：

主轴冲程 110mm

主轴前端形状 M.T. No.2

旋径 430mm

头部下可动间隔 300mm

主轴前端与台的间隔 160-460mm

工作台面积 340*340mm

常用压力 5kgf/㎝

主轴回转数

50HZ 375 625 1080 1670 rpm

60HZ 450 750 1300 2000 rpm

马达 (1HP)0.75kw-4P

分量 198kg

功用(工件特性以钢为准)

钻孔能力 19mm

快进刀范围 95mm中止

切削范围 10-110mm

切削速度 40以上因使用之空压变成油压的空油压方法，和传统的机械使用方法不一样，所以选用此最新方法，使汽缸推力直接传到达切削心轴，固其动作十分准确，另改换切削刀具转速，调整切削术速度旋钮由40mm/min加快至恰当，即可作绞孔加工.

2 主动循环

按下发动开关，快进刀即可主动地操作.当切削刀具疾速回来原位并中止，即为切削循环结束.(本机种另装设有定时器设备，可定时主动循环，以进步工作效率.

3 冲程的调整

快进刀冲程和全行程，是依据冲程调整旋钮之刻度而设定的，这很简单便能完结.另将切削速度调整旋钮调整至关毕的方位，即可准确地作测定中间和设置仪器等准备工作.

4 多轴化主动化

因其为主动循环的关系，故能适用於各种专用机械。此外，使用固定於主轴之凸缘，亦可设备多轴器
